廣州電纜廠講解保持同軸電纜的正確電氣特性是什么

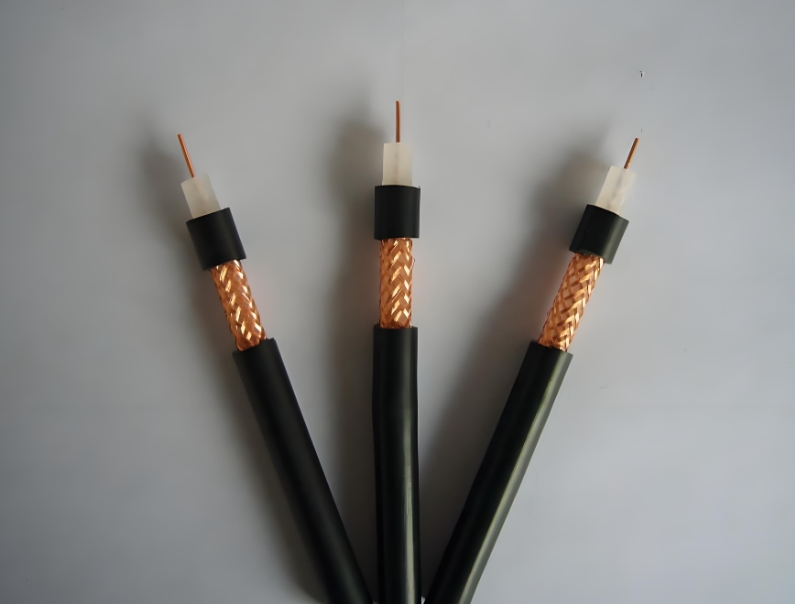

     同軸電纜可分為兩種基本類型,基帶同軸電纜和寬帶同軸電纜。目前基帶常用的電纜,其屏蔽線是用銅做成的網狀的,特征阻抗為50歐(如RG-8、RG-58等);寬帶同軸電纜常用的電纜的屏蔽層通常是用鋁沖壓成的,特征阻抗為75歐(如RG-59等)。

　　粗同軸電纜與細同軸電纜是指同軸電纜的直徑大還是小。粗纜適用于比較大型的局部網絡,它的標準距離長、可靠性高。由于安裝時不需要切斷電纜,因此可以根據需要靈活調整計算機的入網位置。但粗纜網絡安裝收發器和收發器電纜,安裝難度大,所以總體造價高。相反,細纜安裝則比較簡單,造價低,但由于安裝過程要切斷電纜,兩頭須裝上基本網絡連接頭(BNC),然后接在T型連接器兩端,所以當接頭多時容易產生接觸不良的隱患,這是目前運行中的以太網所發生的常見故障之一。

　　為了保持同軸電纜的正確電氣特性,電纜屏蔽層接地。同時兩頭要有終端器來削弱信號反射作用。

　　無論是粗纜還是細纜均為總線拓?fù)浣Y(jié)構,即一根纜上接多部機器,這種拓?fù)溥m用于機器密集的環境。但是當一觸點發生故障時,故障會串聯影響到整根纜上的所有機器,故障的診斷和修復都很麻煩,因此,將逐步被非屏蔽雙絞線或光纜取代。
